近期，中國科學(xué)院合肥物質(zhì)科學(xué)研究院固體物理研究所液相環(huán)境激光制備與加工實(shí)驗室在純單質(zhì)鎳/石墨烯復合材料的制備及其甲醇氧化電催化研究中取得新進(jìn)展。
納米鎳基催化劑因其高的催化活性和低成本而被研究者們廣泛認識，并已成為重要的非鉑基催化劑。通過(guò)降低鎳基催化劑的尺寸來(lái)增加鎳的利用率，是提高鎳基催化劑效率的常用方法。然而，納米顆粒尺寸的減小總是不可避免地伴隨著(zhù)顆粒團聚和二次生長(cháng)。獲得具有大量暴露活性位點(diǎn)且不團聚生長(cháng)的超細鎳單質(zhì)納米晶，是提高鎳基催化劑效率的有效途徑。

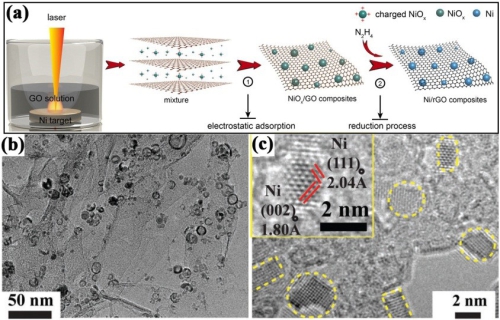

圖1.(a)，Ni/rGO的合成示意圖；(b)、(c)，Ni/rGO的低倍和高分辨透射圖片。

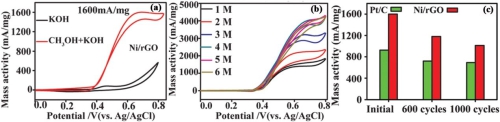

圖2.(a)，Ni/rGO分別在1M KOH和1M CH 3OH+KOH溶液中的循環(huán)伏安圖；(b)，Ni/rGO分別在1-6M CH 3OH+KOH溶液中的循環(huán)伏安圖；(c)，Ni/rGO和商用Pt/C催化劑在不同循環(huán)次數下的質(zhì)量活性對比。
該研究以液相激光熔蝕法為技術(shù)手段，利用Ni膠體納米顆粒（帶正電荷）與氧化石墨烯（GO，帶負電荷）的靜電作用首先得到高活性的NiOx負載納米復合材料，并在水合肼溶液中還原生成單質(zhì)鎳。NiOx被水合肼還原不斷產(chǎn)生N2，為生成的單質(zhì)鎳創(chuàng )造了無(wú)氧環(huán)境，并最終獲得高度分散、超小尺寸的純單質(zhì)鎳（2.3±0.4nm）負載的石墨烯納米復合材料。其中，單質(zhì)鎳的超小尺寸為其催化性能的提升提供了大量的活性位點(diǎn)，石墨烯的存在極大限制了其在催化過(guò)程中的再生長(cháng)和聚集。實(shí)驗表明，該材料在甲醇氧化電催化應用中展現出了超高的質(zhì)量比活性（1600mA/mg）和優(yōu)良的穩定性，循環(huán)1000次后，單質(zhì)鎳依舊保持原來(lái)的尺寸和形貌，沒(méi)有發(fā)生聚集和二次生長(cháng)。
該研究利用液相激光熔蝕技術(shù)獲得超小納米晶的優(yōu)勢，制備出了純單質(zhì)鎳負載的石墨烯復合材料，并展現出優(yōu)良的甲醇氧化電催化性能，為設計合成其它具有高電化學(xué)活性和穩定性的非鉑催化劑納米晶提供了新的思路和策略。
更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）
|
