在非金屬礦行業領域，一般將粒度分布d97≤10μm的產品稱為超細（粉體）產品，其中包括微納米級的粉體材料，相應的加工技術稱為超細粉碎。小編在此為大家整理了使粒度減小到“超細”的粉碎加工設備。在了解超細粉碎設備之前，先讓我們一起了解一下超細粉碎技術吧！

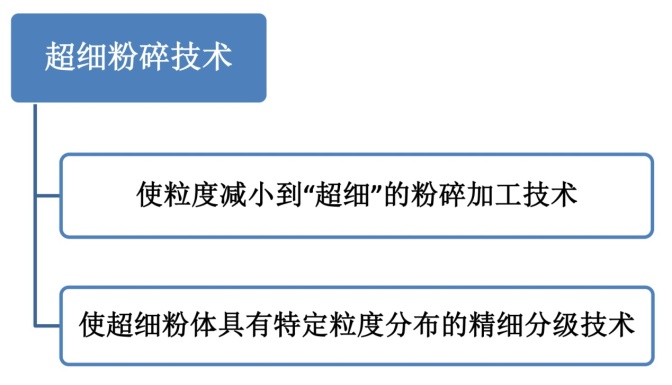

1、什么是超細粉碎技術？
由于在各工業部門中對超細粉體的粒度和級配均有一定的要求，一般超細粉碎技術包括使粒度減小到“超細”的粉碎加工技術和使超細粉體具有“特定粒度分布”的精細分級技術。

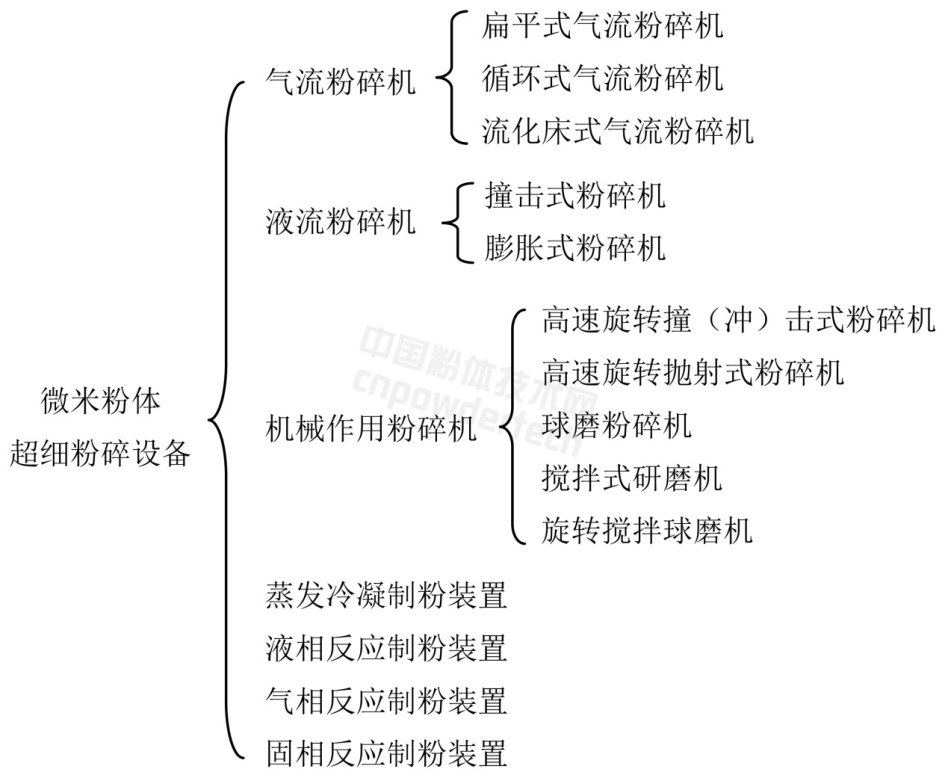

2、常見的超細粉碎設備
目前工業上常用的超細粉碎設備主要有氣流磨、高速機械沖擊磨、旋磨機、攪拌球磨機、研磨剝片機、砂磨機、振動球磨機、旋轉筒式球磨機、行星式球磨機、輥磨機、均漿機、膠體磨等。其中氣流磨、高速機械沖擊磨、旋磨機、輥磨機等為干式超細粉碎設備；研磨剝片機、砂磨機、高壓均漿機、膠體磨等為濕式粉碎機；攪拌球磨機、振動球磨機、旋轉筒式球磨機、行星式球磨機等既可以用于干式超細粉碎也可以用于濕式超細粉碎。
超細粉碎設備類型及其應用
| 設備類型 |
粉碎原理 |
給料粒度/mm |
產品細度d97/μm |
應用范圍 |
| 氣流磨 |
沖擊、碰撞 |
<2 |
3-45 |
高附加值非金屬礦物粉體材料 |
| 機械沖擊磨 |
打擊、沖擊、剪切 |
<10 |
8-45 |
中等硬度以下非金屬礦物粉體材料 |
| 旋風自磨機 |
沖擊、碰撞、剪切、摩擦 |
<30 |
10-45 |
中等硬度以下非金屬礦物粉體材料 |
| 振動磨 |
摩擦、碰撞、剪切 |
<5 |
2-74 |
各種硬度非金屬礦物粉體材料 |
| 攪拌磨 |
摩擦、碰撞、剪切 |
<1 |
2-45 |
各種硬度非金屬礦物粉體材料 |
| 轉筒式球磨機 |
摩擦、沖擊、 |
<5 |
5-74 |
各種硬度非金屬礦物粉體材料 |
| 行星式球磨機 |
壓縮、摩擦、沖擊 |
<5 |
5-74 |
各種硬度非金屬礦物粉體材料 |
| 研磨剝片機 |
摩擦、碰撞、剪切 |
<0.2 |
2-20 |
各種硬度非金屬礦物粉體材料 |
| 砂磨機 |
摩擦、碰撞、剪切 |
<0.2 |
1-20 |
各種硬度非金屬礦物粉體材料 |
| 高壓輥磨機 |
擠壓、摩擦 |
<30 |
10-45 |
各種硬度非金屬礦物粉體材料 |
| 高壓水射流磨 |
沖擊、碰撞 |
<0.5 |
10-45 |
涂料、造紙顏料及填料、中等硬度以下陶瓷原料和非金屬礦等 |
| 高壓均漿機 |
空穴效應、湍流和剪切 |
<0.03 |
1-10 |
高嶺土、云母、化工原料等非金屬礦和食品等 |
| 膠體磨 |
摩擦、剪切 |
<0.2 |
2-20 |
石墨、云母、化工原料等非金屬礦和食品等 |
3、干式超細粉碎設備

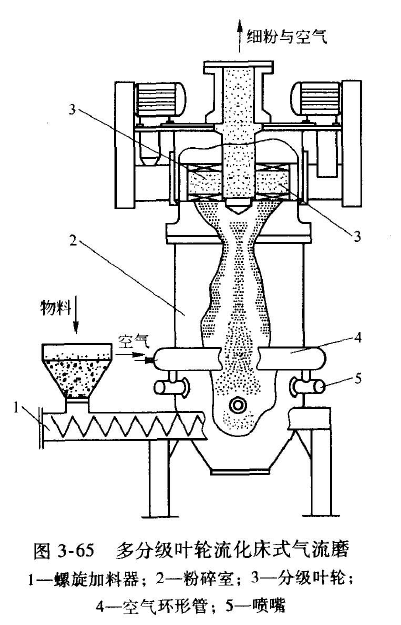

?。?）氣流磨
氣流磨又叫噴射磨或能流磨，是一種利用高速氣流或過熱蒸汽的能量對固體物料進行超細粉碎的機械設備，是最主要的超細粉碎設備之一。依靠?jì)确旨壒δ芎徒柚庵梅旨壯b置，氣流磨機可加工d97=3-5μm的粉體產品，產量從每小時幾十公斤到幾噸。氣流粉碎的產品還具有粒度分布較窄、顆粒表面光滑、顆粒形狀規則、純度高、活性大等特點。

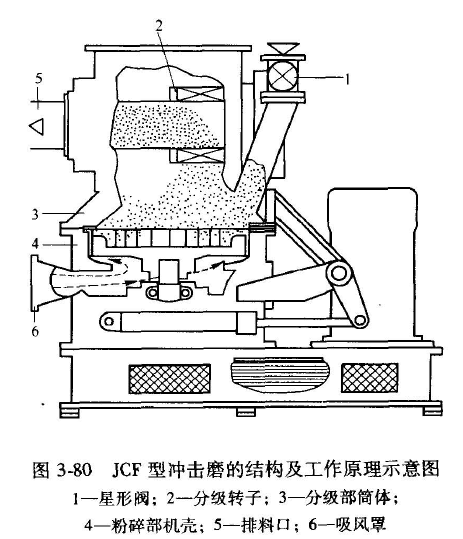

?。?）機械沖擊磨
機械沖擊式超細磨機（機械沖擊磨）是指圍繞水平或垂直軸高速旋轉的回轉體（棒、錘、葉片等）對物料產生激烈的打擊、沖擊、剪切等作用，使其與器壁或固定體以及顆粒之間產生強烈的沖擊碰撞從而使顆粒粉碎的超細粉碎設備。其廣泛應用于煤系高嶺土、方解石、大理石、滑石、葉蠟石等中等硬度以下的非金屬礦物的超細粉碎。

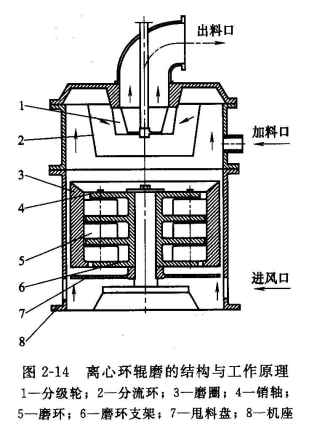

?。?）輥磨機
目前工業上應用的超細輥磨機有離心環輥磨和滾輪磨等，主要由機體、主軸、甩料盤、磨環、磨環支架、磨圈、分流環、分級輪等構成。
4、濕式超細粉碎設備

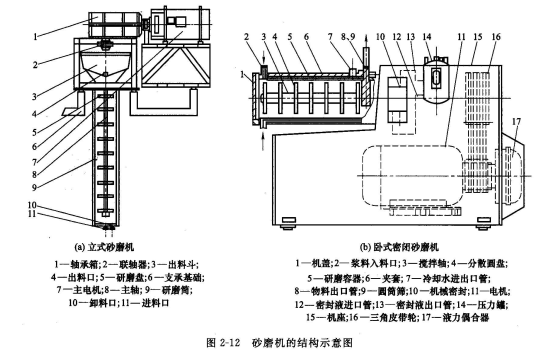

?。?）砂磨機
砂磨機是另一種型式的攪拌磨或珠磨機。因最初使用天然砂和玻璃珠作研磨介質而得名。砂磨機可分為敞開型和密閉型兩類，每種又可分為立式和臥式兩種。

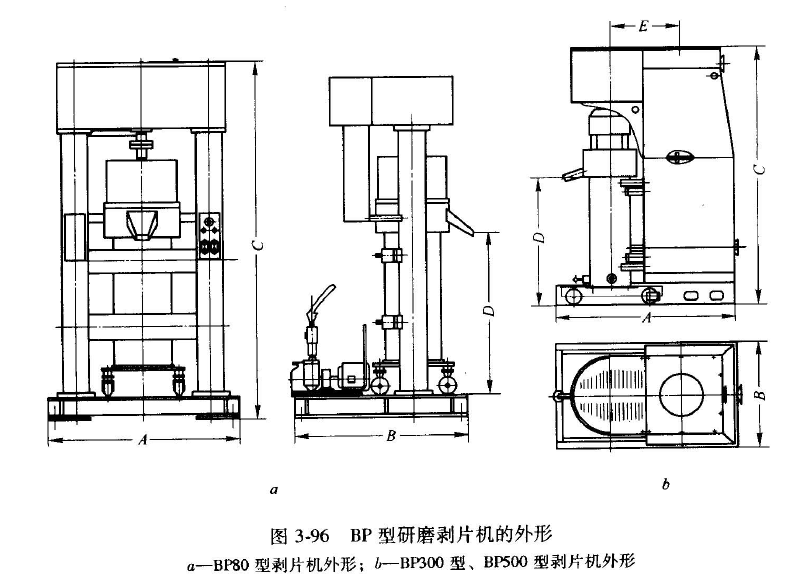

?。?）研磨剝片機
研磨剝片機實際上是一種圓盤式攪拌磨或砂磨機。工作時，礦漿經進料泵系統送入研磨剝片筒內，筒內設有一定量的剝片介質，傳動機構帶動剝片器（盤）高速旋轉，通過剝片盤的強力攪拌及分散，使漿料中的固體顆粒被磨細。符合細度要求的粒子隨漿液向上經篩網由出料口自由流出并集合。

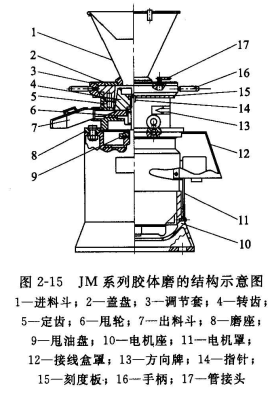

?。?）膠體磨
膠體磨是利用一對固定磨體（定子）和高速旋轉磨體（轉子）的相對運動產生強烈的剪切、摩擦、沖擊等作用力，使被處理的物料通過兩磨體之間的間隙，在上述諸力及高頻振動的作用下，被粉碎和分散。主要有直立式、傍立式和臥式三種機型。

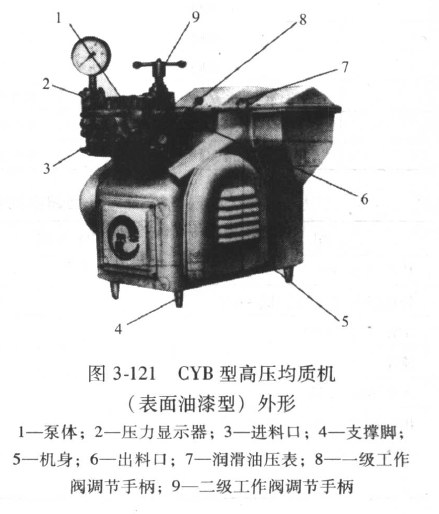

?。?）高壓均漿機
高壓均漿機是利用高壓射流壓力下跌時的穴蝕效應，使物料因高速沖擊、爆裂和剪切作用而被粉碎，高壓均質機既有粉碎作用，也有均質作用?！?/span>
5、干、濕兩用超細粉碎設備

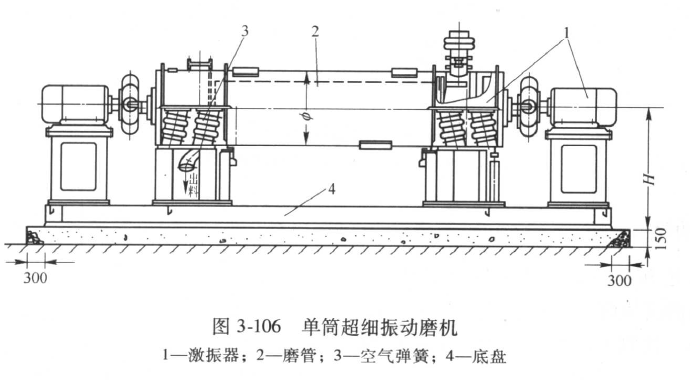

?。?）振動磨
振動磨是利用研磨介質（球狀和棒狀）在作高頻振動的筒體內對物料進行沖擊、摩擦、剪切等作用而使物料粉碎的細磨和超細磨設備，既可用于干式粉碎也可用于濕式粉碎。
振動磨通過調節振動的振幅。振動頻率、介質類型和介質尺寸可加工不同物料，包括高硬度物料和各種細度的產品。產品的平均粒度可達到lμm左右。

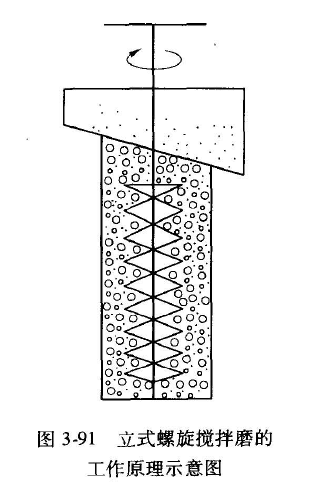

?。?）攪拌磨
攪拌研磨機（攪拌磨）是指由一個靜置的、內填研磨介質的筒體和一個旋轉攪拌器構成的一類超細研磨設備。
攪拌研磨機主要通過攪拌器攪動研磨介質產生不規則運動，對物料施加撞擊或沖擊、剪切、摩擦等作用使物料粉碎。
?。?）球磨機
球磨機，又稱之為球磨粉碎。機球磨機因其結構簡單，在超細粉碎領域占有很重要的位置。球磨機的主要工作原理是靠一旋轉的簡體，帶動筒體內裝入的各種材質和形狀不同的研磨介質(如棒、球等)相互沖擊和研磨使物料粉碎。球磨機按其不同的運動方式可分為普通臥式球磨機、臥式反向旋轉球磨機、振動球磨機、離心球磨機、行星式球磨機等。

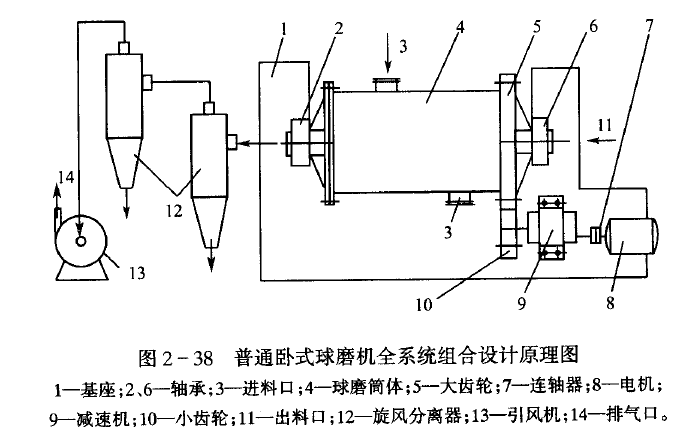

?。?）普通臥式球磨機

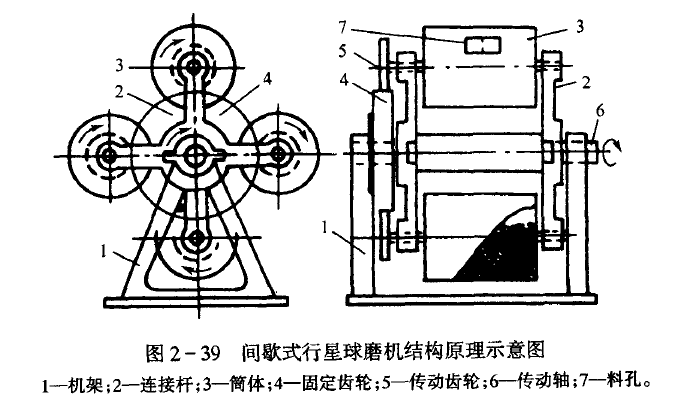

?。?）間歇式行星球磨機

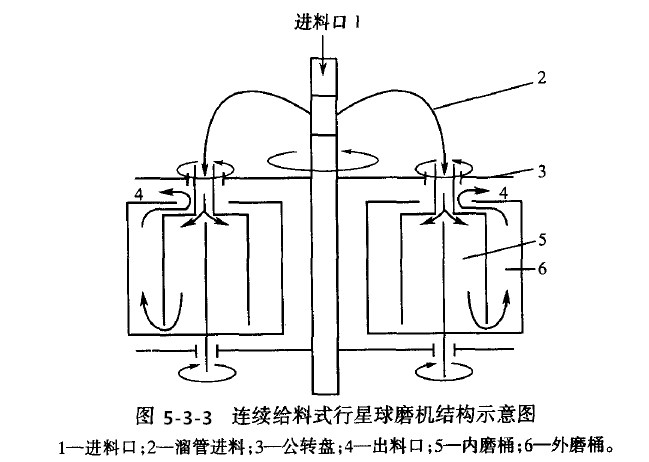

?。?）連續式行星式球磨機
