3. <span id="iutc7"><u id="iutc7"></u></span>
      <s id="iutc7"><sub id="iutc7"><sup id="iutc7"></sup></sub></s>

      <span id="iutc7"><u id="iutc7"></u></span>

      科技發(fā)展
      		您當前的位置：首頁(yè) > 技術(shù) > 科技發(fā)展

      非金屬礦物填料對改性聚丙烯熔接痕強度的影響
      來(lái)源：中國粉體技術(shù)網(wǎng)    更新時(shí)間：2017-09-26 08:51:06    瀏覽次數：

      　　滑石粉、碳酸鈣、硅灰石、云母粉、硫酸鋇等是聚丙烯（PP）填充改性常用的無(wú)機填料，其形狀主要有顆粒狀、纖維狀、片層狀等，非金屬礦物含量、粒徑、類(lèi)型等對填充PP復合材料熔接痕強度具有重要影響。
      　　
      　　1、礦物填充PP復合材料試驗
      　?。?/strong>1）原料
      　　滑石粉：粒徑800目、1250目、3000目、5000目、8000目，編號分別為T(mén)ALC-1、TALC-2、TALC-3、TALC-4、TALC-5；
      　　碳酸鈣：粒徑1250目、3000目、5000目，編號分別為CC-1、CC-2、CC-3；
      　　硅灰石：粒徑400目、1250目，編號分別為WS-1和WS-2；
      　　云母粉：粒徑325目、800目，編號分別為MICA-1和MICA-2；
      　　硫酸鋇：粒徑1250目、3000目，編號分別為BAS-1和BAS-2；
      　　玻璃纖維：?jiǎn)谓z直徑13μm、直徑10μm，編號分別為GF-1和GF-2。
      　　（2）試驗方法
      　　將各種原材料混合均勻后通過(guò)雙螺桿擠出機擠出造粒，擠出造粒的加工條件為：各區加工溫度180-210℃之間，主機轉速650r/min，真空度為-0.08-0.04MPa?？紤]到實(shí)際應用情況，硅灰石和玻璃纖維加料從擠出機的側喂料口加入。
      　　將上述擠出粒料在注塑機上注塑成符合ISO 527-1/2 Type 1A標準的普通啞鈴型拉伸和帶熔接痕的啞鈴型拉伸試樣，并測試普通拉伸樣條性能、熔接痕強度性能和微外觀(guān)測試。

      　　2、礦物種類(lèi)及粒徑對PP填充材料的影響
      　　熔接痕的強度取決于界面處高分子鏈是否有足夠的時(shí)間和能量來(lái)進(jìn)行擴散，以形成分子鏈的纏繞。
      　　

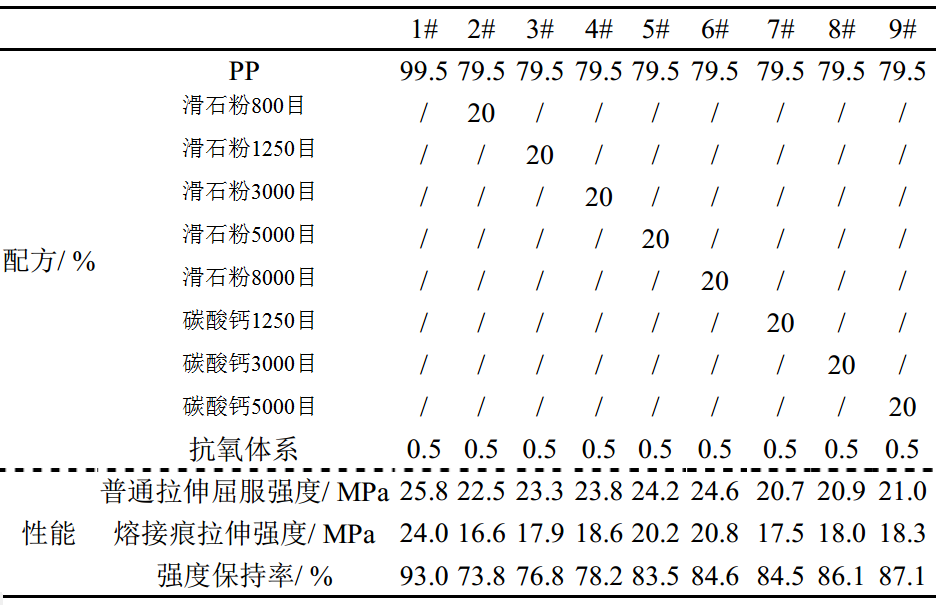

      表1 礦物種類(lèi)及粒徑對PP復合材料熔接痕強度的影響
      非金屬礦物填料對改性聚丙烯熔接痕強度的影響

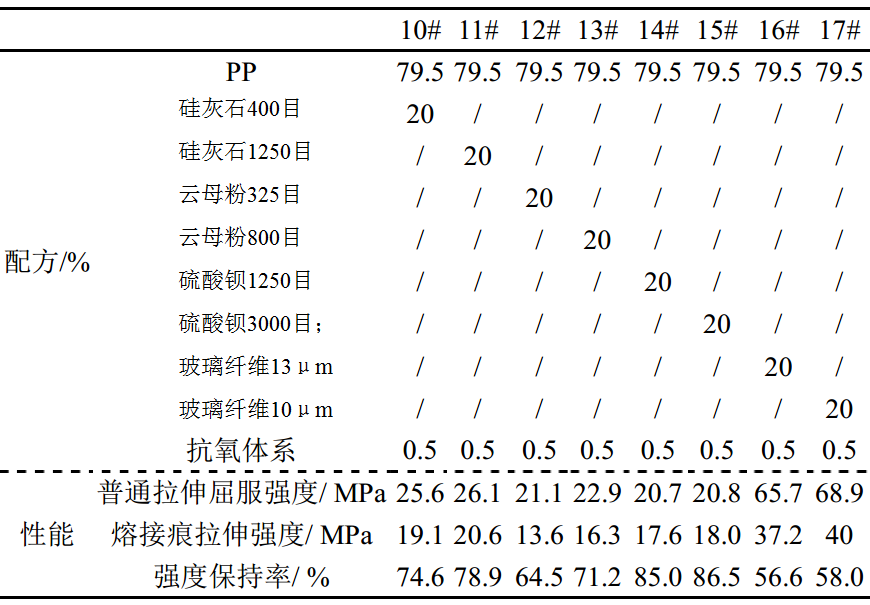

      表2 礦物種類(lèi)及粒徑對PP復合材料熔接痕強度的影響
      非金屬礦物填料對改性聚丙烯熔接痕強度的影響
      　　
      　　由表1和表2可知：
      　?。?）球型礦物對熔接痕的影響小于片層礦物，針狀礦物介于兩者之間，但添加玻璃纖維的熔接痕強度保持率是最小的。
      　　主要原因是兩股料流對沖時(shí)球型結構礦物對兩股料流前端的分子鏈相互纏繞影響小，而片層結構礦物在兩股料流對沖時(shí)前端的片層很難相互嵌插從而導致分子鏈纏繞困難，針狀礦物對兩股料流前端分子鏈纏繞的影響介于球型結構與片層結構。
      　　如添加球型結構的碳酸鈣或硫酸鋇其熔接痕強度保持率在84%以上，而添加片層結構的滑石粉或云母粉其熔接痕強度根據粒徑大小不同在72%-84%不等。
      　?。?）小粒徑的礦物對熔接痕的影響小于大粒徑。主要原因是粒徑越小對兩股料流前端的分子鏈相互纏繞影響越小。
      　　如添加片層結構的滑石粉其粒徑從800目到8000目不斷増加時(shí)，其熔接痕強度保持率從73.8%上升至84.6%，添加球型結構的碳酸鈣其粒徑從1250目到5000目不斷増加時(shí)，其熔接痕強度保持率從84.5%上升至87.1%。
      　?。?）在所有的礦物填充PP中玻璃纖維對熔接痕的影響最大，熔接痕強度保持率下降至60%以下。主要原因一方面是玻璃纖維在PP中的保留長(cháng)度很大嚴重影響了兩股料流前端分子鏈的相互纏繞，另一方面玻璃纖維的加入使得整體流動(dòng)性變差，這在相同的注塑工藝下兩股料流相互接觸所用時(shí)間比其他礦物要長(cháng)，耗時(shí)越長(cháng)最前端的熔體溫度也會(huì )越低，進(jìn)而阻礙了分子鏈的相互纏繞。
      　　
      　　3、礦物含量對熔接痕強度的影響

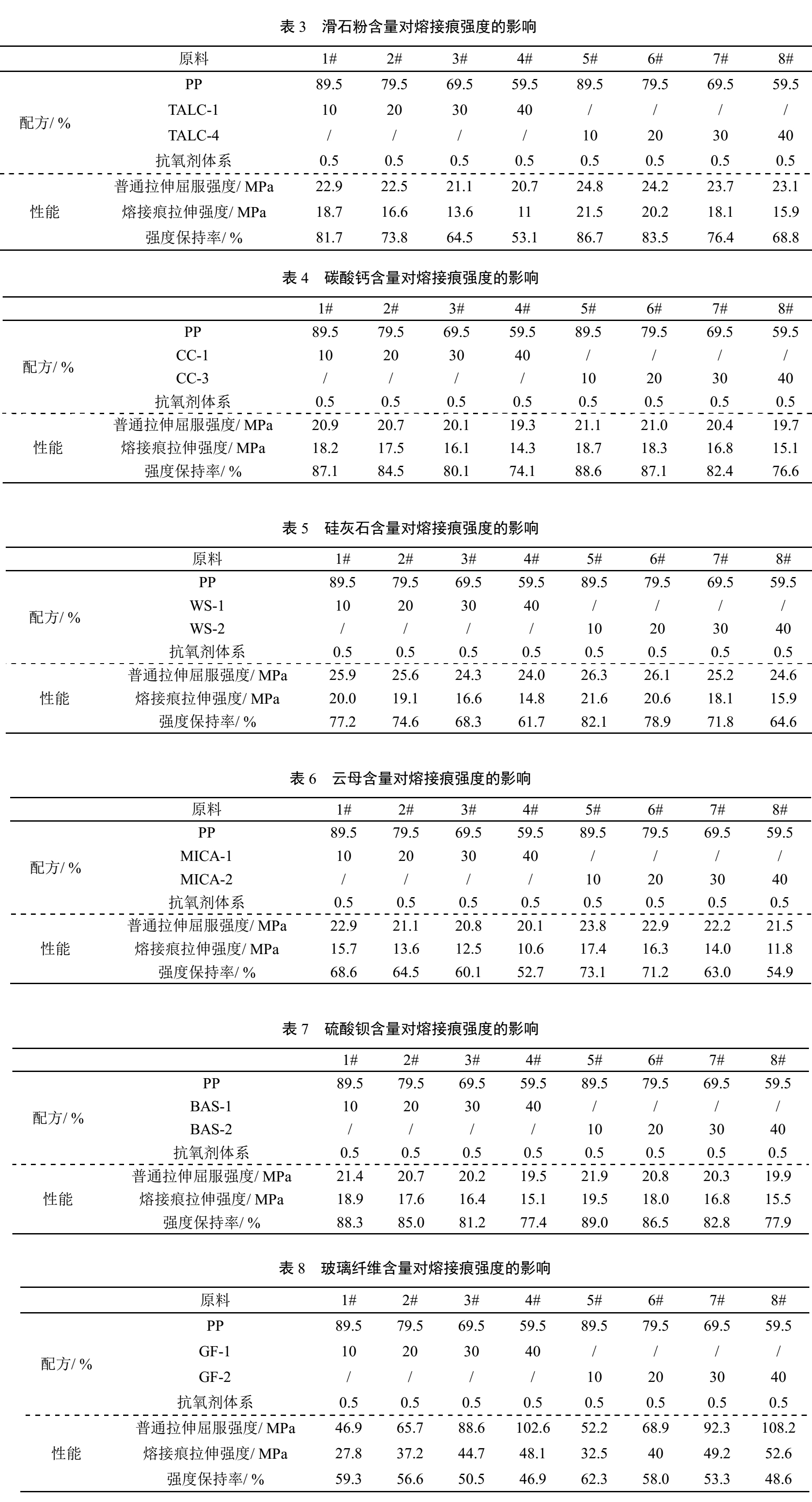

      　　表3-8為滑石粉、碳酸鈣、硅灰石、云母、硫酸鋇、玻璃纖維的含量對熔接痕強度的影響。
      　　

      非金屬礦物填料對改性聚丙烯熔接痕強度的影響

      　　由表3-8可看知：不管礦物種類(lèi)如何，復合材料的熔接痕強度都隨著(zhù)礦物含量的増加不斷下降。主要原因是隨著(zhù)礦物含量的増加，礦物對整個(gè)體系的粘度影響也増加。體系粘度越大在兩股料流對沖時(shí)所消耗的時(shí)間較長(cháng)以及體系粘度越大影響分子鏈相互纏繞越嚴重。
      　　
      　　4、不同種類(lèi)礦物在PP體系中的分散性表征
      　　

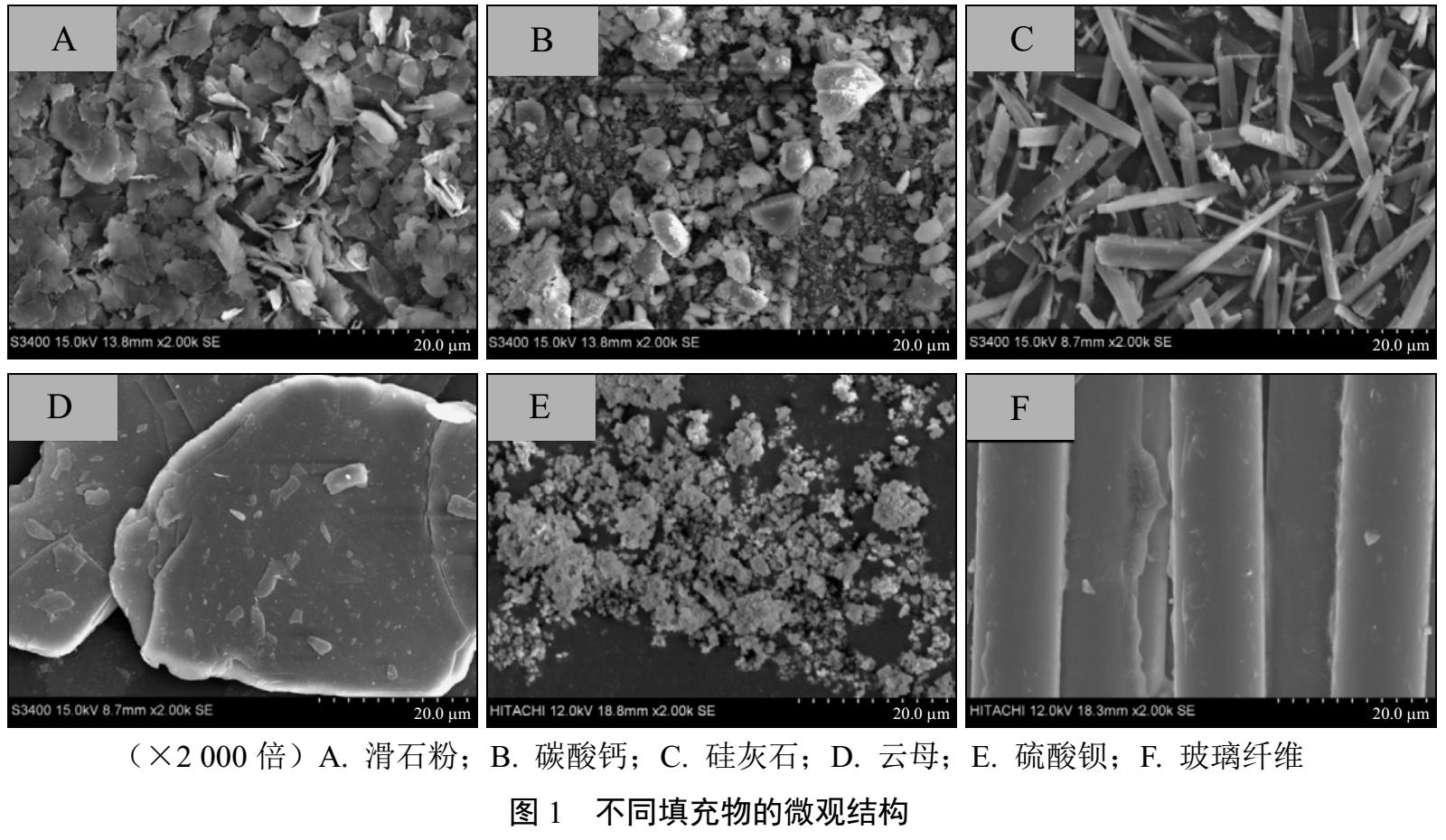

      非金屬礦物填料對改性聚丙烯熔接痕強度的影響
      　　
      　　由圖1-A和圖1-D所示，滑石粉和云母的片層結構明顯，此類(lèi)結構在兩股料流對沖時(shí)嵌入滑石粉片層的高分子鏈纏繞困難，從而熔接痕強度偏低。
      　　圖1-B和圖1-E分別為碳酸鈣和硫酸鋇，都為球狀結構，兩者的熔接痕保持率也比較接近且比片層結構填充體系高。
      　　圖1-C和圖1-F分別為針狀結構的硅灰石和玻璃纖維，玻璃纖維尺寸較大，但因為形狀相似，熔接痕保持率也較接近。
      　　比三種結構的微觀(guān)形貌和檢測結果可以看出，礦物的微觀(guān)形態(tài)對熔接痕強度有重要的影響。
      　　
      　　5、結論
      　?。?）填充聚丙烯復合材料的熔接痕強度與填充的礦物種類(lèi)、粒徑以及含量有著(zhù)密切的關(guān)系。
      　?。?）球型結構礦物填充PP的熔接痕強度保持率比片層礦物填充PP的熔接痕強度保持率高。
      　?。?）相同礦物種類(lèi)，不同的粒徑對PP復合材料的熔接痕強度保持率影響不同，礦物粒徑越小熔接痕強度保持率越高。
      　?。?）相同礦物種類(lèi)、相同的粒徑，不同的礦物含量對PP復合材料的熔接痕強度保持率影響不同，礦物含量越高熔接痕強度保持率越低。

      　　資料來(lái)源：礦物填料對改性聚丙烯熔接痕強度的影響，作者：陳業(yè)中，錢(qián)志軍，俞飛等；
      　　編輯整理：中國粉體技術(shù)網(wǎng)
      　　

      更多精彩！歡迎掃描下方二維碼關(guān)注中國粉體技術(shù)網(wǎng)官方微信（粉體技術(shù)網(wǎng)）

      中國粉體技術(shù)網(wǎng)微信公眾號　粉體技術(shù)網(wǎng)　bjyyxtech

      相關(guān)信息 更多>>
      滑石粉磨加工技術(shù)簡(jiǎn)述2013-06-03
      滑石微粉粒度測試中應該注意的幾個(gè)問(wèn)題2014-06-11
      了解化妝品中的礦物原料成分2014-06-23
      非礦粉體在乳膠漆及膩子中的應用進(jìn)展2014-09-03
      超細滑石粉表面改性技術(shù)及應用特性2014-12-10
      一種將黑滑石制備成高白度超細滑石粉的方法2015-02-06

      我要評論

      人物訪(fǎng)談 更多>>

      企業(yè)動(dòng)態(tài) 更多>>

      熱點(diǎn)綜述 更多>>

      自愉自愉自产国产91|性欧美VIDEOFREE护士动漫3D|无码办公室丝袜OL中文字幕|超频国产在线公开视频|亚洲国产人成自精在线尤物

        3. <span id="iutc7"><u id="iutc7"></u></span>
          <s id="iutc7"><sub id="iutc7"><sup id="iutc7"></sup></sub></s>

          <span id="iutc7"><u id="iutc7"></u></span>
