強磁場選機按作業條件分為濕式和干式；按磁源分為電磁和永磁；按設備結構分為盤式、輥式、平環式、立環式和感應輥式等。
一、干式盤式強磁選機
干式盤式強磁選機有單盤、雙盤和三盤三種，適用于弱磁性礦物的分選，如含稀有金屬礦物的粗鎢精礦、鈦鐵礦、鋁英石和獨居石混合精礦再精選作業。入選物料粒度小于2mm.

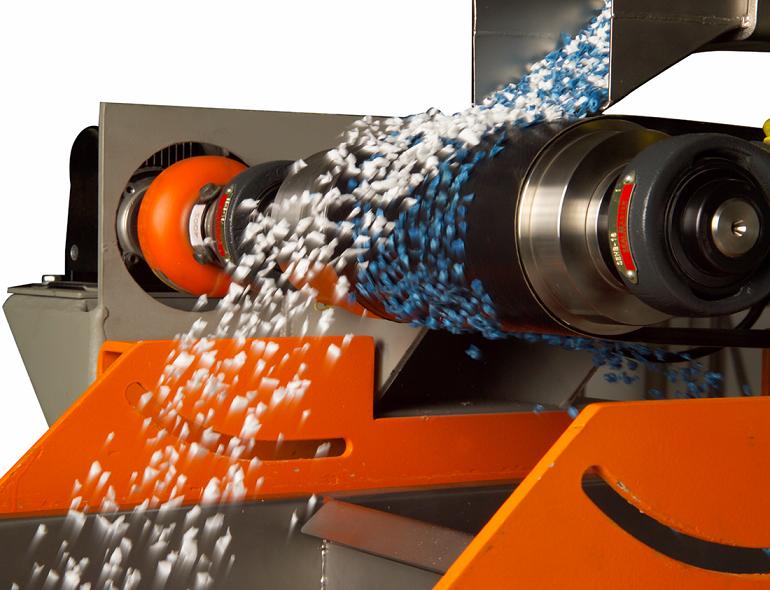

二、輥式強磁選機
輥式強磁選機有電磁(如，CGDR-34型電磁對輥強磁選機)和永磁(如，CGR-54型永磁雙輥強磁選機)兩種。其磁感應強度為1500~2300mT,適宜處理粒度小3mm的弱磁性礦物，處理量1~2t/h.
三、感應輥式強磁選機
感應輥式強磁選機有電磁和永磁、干式和濕式之分，主要用于選別粗粒錳礦，也可用于選別粗粒弱磁性鐵礦物。工業上常用的幾種感應輥式強磁選機列于表1。
表1 感應輥式強磁選機技術性能
| 型號 |
CS-1 |
CS-2 |
CGDE-210 |
CGD-38 |
80-1 |
感應輥直徑
mm×長度mm |
375×1636 |
380×1468 |
270×2000 |
350×820 |
|
| 選別方式 |
濕式 |
濕式 |
濕式 |
干式 |
干式 |
| 磁感應強度/T |
1.0~1.87 |
1.0~1.78 |
0.94~1.2 |
1.0~1.7 |
1.5 |
| 給礦粒度/mm |
7~0.5 |
14~0.5 |
4~0 |
25~5 |
20~5 |
| 處理量/t·h-1 |
8~20 |
25~30 |
4~6 |
4~8 |
8 |
| 傳動功率/kW |
2×13 |
2×13 |
2×3 |
|
|
| 激磁功率/kW |
5.5 |
|
2.2 |
10 |
|
| 設備質量/t |
14.8 |
16.0 |
4.8 |
15 |
|
四、濕式平環強磁選機
濕式平環強磁選機在國內外得到較廣泛應用，國外主要是DP型瓊斯強磁選機，國內主要有ShP型和SQC型強磁選機。
ShP型濕式強磁選機
ShP型強磁選機是國內廣泛應用的濕式雙盤平環磁選機，主要用于弱磁性礦物的選別。與其它型號強磁選機相比，該機選別指標較好，處理量大，運行可靠，生產費用較低，上下兩盤重疊，可不用礦漿泵而靠自流隨意組合成粗-掃或粗-精等流程。其有效回收粒度范圍為0.02~0.18mm，小于0.02mm特別是小于0.01mm粒級的回收效果較差。
該設備要求給料中強磁性礦物含量小于3%，并不得含有大于1mm的礦粒及其它雜物；給料濃度一般為35%~50%。因此，在強磁選作業之前應設置弱磁場磁選機、除渣篩和濃縮脫水設備。
ShP型強磁選機技術性能見表2。
表2 ShP型濕式強磁選機技術性能
| 型號 |
ShP-700 |
ShP-1000 |
ShP-2000 |
ShP-3200 |
| 轉盤直徑/mm |
700 |
1000 |
2000 |
3200 |
| 轉盤個數/個 |
2 |
2 |
2 |
2 |
| 轉盤轉數/r·min-1 |
5 |
5 |
4 |
3.5 |
| 傳動功率/kW |
4 |
5.5 |
22 |
30 |
| 磁感應強度/T |
1.5 |
1.5 |
1.5 |
1.5 |
| 給礦點數/個 |
4 |
4 |
4 |
4 |
| 耗水量/m3·t-1 |
3.5 |
3.5 |
3.5 |
3.5 |
| 最大給礦粒度/mm |
0.9 |
0.9 |
0.9 |
0.9 |
| 給礦濃度/% |
35~50 |
35~50 |
35~50 |
35~50 |
| 處理量/t·h-1 |
5~6 |
12~15 |
45~50 |
80~120 |
SQC型濕式強磁選機
SQC型濕式強磁選機為單分選膠粘盤平環強磁選機，根據分選環直徑不同，分選磁極有兩對、四對和六對三種。該機采用銅管激磁線圈和水冷方式。由于線圈匝數較少，機體較輕。該設備可用來分選褐鐵礦、赤鐵礦、黑鎢礦、擔錫礦等弱磁性礦物，多用于中小型選礦廠。其技術性能見表3。
表3 SQC濕式強磁選機技術性能
| 型號 |
SQC-2-700 |
SQC-2-1100 |
SQC-4-1800 |
SQC-6-2700 |
| 磁極對數/對 |
2 |
2 |
4 |
6 |
| 分選環直徑/mm |
700 |
1100 |
1800 |
2770 |
| 分選環轉數/r·min-1 |
5~6 |
4~5 |
3~4 |
2~3 |
| 激磁功率/kW |
8.05 |
4.6 |
16 |
36 |
| 傳動功率/kW |
2.2 |
3 |
7.5 |
11 |
| 最高磁感應強度/T |
1.7 |
1.7 |
1.6 |
1.6 |
| 最大給礦粒度/mm |
0.8 |
0.8 |
0.8 |
0.8 |
| 給礦濃度/% |
15~20 |
15~20 |
30~35 |
30~35 |
| 處理量/t·h-1 |
0.5~0.8 |
2~3 |
8~12 |
25~35 |
五、濕式立環強磁選機
濕式立環強磁選機有單環和雙環兩種。該設備采用下部給礦，上部排礦方式，聚磁介質為純鐵球且排礦點遠離磁極，因此可減輕介質的磁性物堵塞。該設備可作為細粒弱磁性鐵礦及錳礦的分選設備，其技術性能見表4。
表4 濕式立環強磁選機技術性能
| 規格 |
ф800 |
ф1500 |
ф3000 |
| 分選環個數/個 |
1 |
2 |
2 |
| 分選環直徑/mm |
800 |
1500 |
3000 |
| 分選環寬度/mm |
75 |
200 |
500 |
| 分選環旋轉速度/r·min-1 |
5.5 |
6.3 |
6.3 |
| 球介質直徑/mm |
6~12 |
6~20 |
6~20 |
| 球介質充填率/% |
85~90 |
85~90 |
85~90 |
| 最高磁感應強度/T |
1.75 |
2.0 |
2.0 |
| 最大給礦粒度/mm |
0.6 |
1.0 |
1.0 |
| 選別粒度下限/mm |
0.02 |
0.02 |
0.02 |
| 給礦濃度/% |
5~50 |
5~50 |
5~50 |
| 處理量/t·h-1 |
0.6 |
20 |
100~120 |
