（中國粉體技術(shù)網(wǎng)/班建偉）海泡石是一種富鎂的纖維狀硅酸鹽粘土礦物，是近代用途較廣泛、應用領(lǐng)域擴展較迅速的礦產(chǎn)之一。據國內外資料統計:海泡石的用途已達到130 多種，不僅在工業(yè)、農牧業(yè)中廣為應用，而且在現代科學(xué)技術(shù)領(lǐng)域和國防工業(yè)的用途也正在迅速擴大，并出現了一些新的特殊用途。
海泡石本身的特殊結構決定了它具有3 種特性，即吸附性、流變性和催化性。而所有這些性能均可通過(guò)加工處理進(jìn)行改善。海泡石的吸附能力使其成為極有價(jià)值的漂白劑、凈化劑、過(guò)濾劑、工業(yè)劑、廢油吸附回收劑以及醫藥、農藥載體；流變性使其成為有價(jià)值的增稠劑、懸浮劑、觸變劑以及各色各樣的化妝品、牙膏、肥皂、油漆、涂料等;催化劑性質(zhì)可用于加氫、氧化、裂解、異構化、聚合等催化反應。
1 海泡石的結構與性能

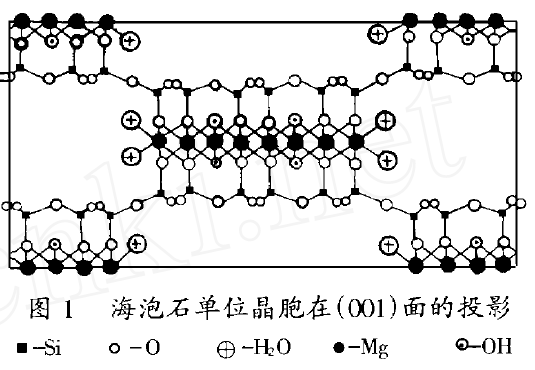

海泡石為含水的鎂硅酸鹽，具有鏈狀和層狀纖維狀的過(guò)渡型結構特征，屬2：1 層鏈狀粘土。它的相對密度為2.4～2.6 ，其w = 10 %懸浮液pH值大約為9 ，外觀(guān)為灰白色流動(dòng)粉末。其結構通式為Si12 Mg8 O30 (OH) 4 (OH2 ) 4 ·8H2O ，由硅氧四面體和鎂氧八面體組成。構成硅氧四面體基礎的氧，組成了間隔約0. 65nm 的連續晶層，而頂角氧卻是交替地指向這種連續晶層的上下。指向同一方向的四面體相互連接成兩個(gè)輝石型鏈，這兩個(gè)輝石型再連接成一個(gè)閃石型鏈，各四面體頂角所構成的晶層可以靠羥基加以完善。這些晶層按八面體配位鎂離子相互連接起來(lái)。海泡石單位晶胞在(001) 面的投影見(jiàn)圖1 。

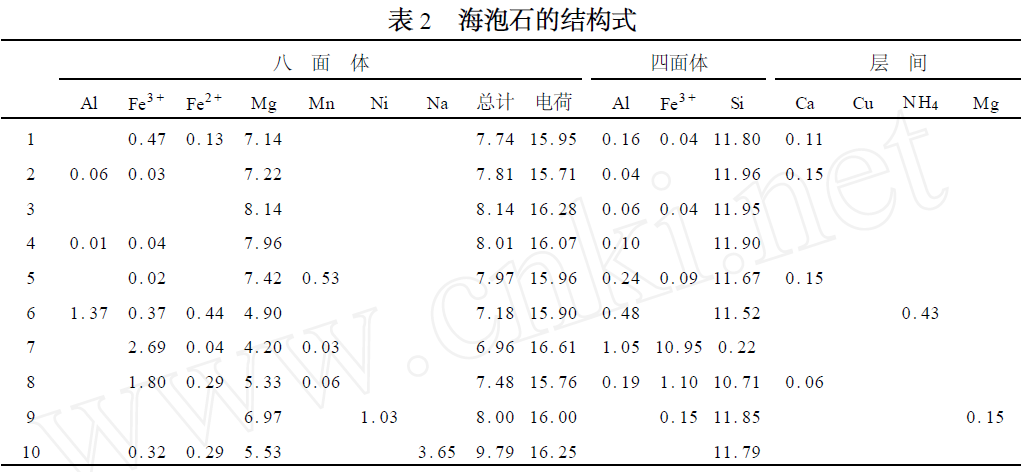

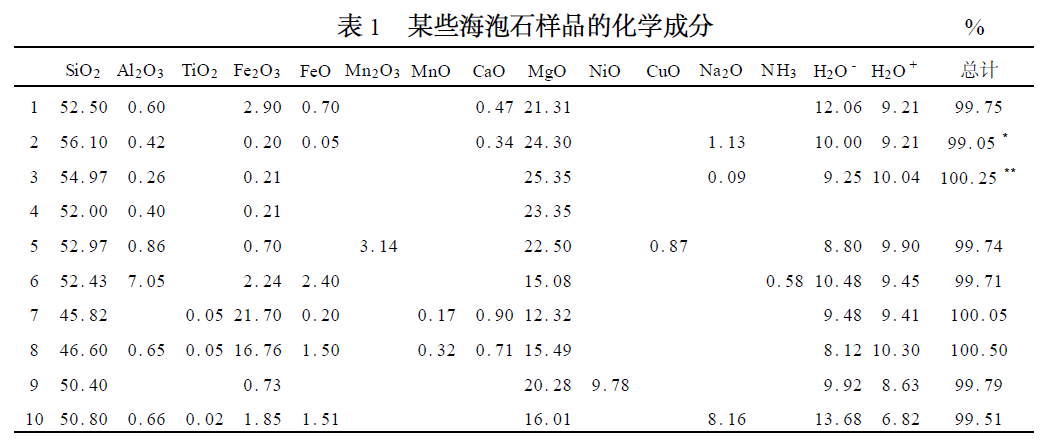

海泡石的化學(xué)組成中類(lèi)質(zhì)同象混入物有鋁、鐵、銅和少量的鈣、錳、鉻、鉀、鈉等雜質(zhì)。產(chǎn)地不同，海泡石的化學(xué)組成也有所差異。表1 和表2 分別列出了幾種不同產(chǎn)地的海泡石的化學(xué)組成及結構式。
不同產(chǎn)地的海泡石的化學(xué)組成表明，富鎂海泡石的化學(xué)組成比較一致。MgO 的含量變化于21 %～25 %。Mg 填充了90 %～100 %的八面體位置。海泡石的大部分化學(xué)組成及結構說(shuō)明，這種礦物中有足夠的陽(yáng)離子，基本能填滿(mǎn)8 個(gè)(7.74～8.14) 八面體位置。所以海泡石八面體位置的大多數陽(yáng)離子都是大陽(yáng)離子；較小的Al 離子相對來(lái)說(shuō)比較少，這一點(diǎn)與其它礦物如綠坡縷石不同，綠坡縷石中通常有一半的八面體位置被Al 離子填充。因為海泡石的形成環(huán)境比綠坡縷石更為堿性，在這樣的環(huán)境中，Si 和Mg 高度富集,而Al 的含量則很低。
海泡石的特殊結構決定了它擁有包括貫穿整個(gè)結構的沸石水通道和孔洞以及大的表面積；它具有截面積為0. 36 nm ×1. 06 nm 的管狀貫穿通道及高達900 m2 ·g - 1 的理論表面積。在通道和孔洞中可以吸附大量的水或極性物質(zhì)，包括低極性物質(zhì)。因此，海泡石具有很強的吸附能力。而且由于海泡石具有良好的機械和熱穩定性、多孔性、強吸附性以及可處理改善的大比表面，使之具備作催化劑載體的良好條件。海泡石的一些表面性質(zhì)(如表面酸性弱、鎂離子易被其它離子取代等) ,使其本身也可用作某些反應的催化劑。故海泡石不僅是一種很好的吸附劑，而且是一種良好的催化劑和催化劑載體。
?歡迎進(jìn)入【粉體論壇】
|
