一．前言
我國非金屬礦資源儲量豐富，品種齊全。20年來,我國非金屬礦工業持續快速發展, 年增長率7%～9%，已經初步實現了產業的規?；?、一體化發展。由于市場銷路廣，性?xún)r(jià)比高，近年來國內有大量的非金屬礦制粉企業不斷涌現。大量的非金屬粉體應用于現代工業的的各個領域，如冶金、建材、化工、造紙、陶瓷、塑料、橡膠、涂料、環保脫硫等。
二．非金屬礦生產現狀
盡管我國非金屬礦工業取得了較快的發展，但行業存在的“窮”、“小”、“散”、“粗”的局面沒有得到根本改變，行業粗放發展的問題也日益凸顯，一是企業生產和管理粗放，產業規?；潭鹊?；二是加工裝備和技術水平落后，主流設備還是傳統雷蒙磨、球磨等落后設備，能耗高、效率低、穩定性差、成品粒度不可調控，不少企業處于資源密集型的粗放式加工狀態；三是產品精加工程度低，產量、質量不能滿足市場需求。
因此，產業結構調整，轉型升級改造迫在眉睫，裝備水平的提升成為非金屬礦行業實現經濟效益和長遠發展的重要前提和保證。
三．非金屬礦的加工技術與應用
目前，非金屬礦的利用主要取決于對物料（石灰石、方解石、膨潤土、石膏、高嶺土、滑石、螢石等）進行深加工的程度，包括超細粉磨、超細分級、精細提純、和表面改性等，其中有效的超細粉磨是進行各項深加工的前提。
近年來市場對非金屬粉體產品的要求來看，粉體的細度和通篩率及粒度分布對非金屬礦物粉體的性能或功能有很大影響，許多非金屬礦物粉體的功能，如在高聚物基復合材料中的增強或補強性、陶瓷材料的強度和韌性、作為造紙和涂料顏料的遮蓋率等都與其粒度大小、粒度分布及顆粒形狀及比表面積有關。因此，超細粉碎、精細分級的加工技術是非金屬礦物主要的深加工技術之一。
為了確保非金屬礦物產品能夠適應市場發展的要求，一要注重非金屬礦物物料及細度的選擇，另一方面需結合市場考察選擇合適的非金屬礦加工設備與工藝。建議在選用設備時除了保證粒度分布、細度產量以外，根據情況生產符合不同市場需求的非金屬礦物產品，以期達到合理利用原礦資源，又能提高原礦的附加值的目的。
四．非金屬礦加工設備與應用范圍
根據調查了解，國內非金屬礦資源大多品質優良，一般不需經過浮選或其它除雜工藝，僅需粉磨分級即可。因此選擇性能優越、質量可靠的粉磨分級設備和工藝是至關重要的。
目前我國的雷蒙磨、球磨機、高壓磨等國產粉磨設備，在一定程度上滿足了國內非金屬礦產品加工的需求，實現了一定的經濟效益，但是，隨著產業現代化的發展，該類設備能耗高、污染重等問題突出，需繼續對該類型設備進行技術革新以期適應現代非金屬礦產業規?；捌洚a(chǎn)品精細化發展的市場需求。
近年來，國內非金屬礦加工企業在探索非金屬礦行業規?；彤a(chǎn)品精細化發展之路時，目光開始轉向更加高效、節能型的裝備與技術，而歐版磨機、超細立磨等裝備及其配套技術為實現非金屬礦產業規?；彤a(chǎn)品精細化發展提供了典型范例。
根據我們近30年參與非金屬礦行業加工的經驗，目前適合非金屬礦加工的先進設備主要有專利產品-歐版磨粉機、超細立磨等設備，以滿足不同粒度非金屬礦客戶的需求。
該類制備技術均為干法生產，實現自磨自選，通過變頻高效選粉機，可直接制備非金屬礦粉，無需再經過外部篩分或分選。由于采用風選原理，可快速將符合成品的非金屬礦粉吹選出，完全避免過粉磨現象，大大提高了產量和生產效率；同時由于采用了先進的脈沖除塵器，系統達到國家環保要求。
1、該類裝備適用礦石及原料
石灰石、石膏、膨潤土、方解石、滑石、石墨、等各種非金屬礦
2、適用成品細度范圍
可滿足不同行業要求，有多種方案可選，可加工80-200目，200-400目，400-800目，800-1500目，1500-3000目非金屬礦產品。
五．非金屬礦制備工藝及設備選型
按加工成品細度范圍不同分成以下幾種工藝裝備：
生產80-400目（200微米-38微米）非金屬礦制備技術及工藝
按可選粉磨設備不同分成兩種工藝：歐版磨機加工技術和立式磨加工技術。

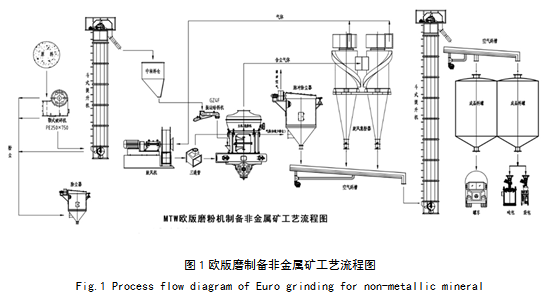

歐版磨機制備非金屬礦工藝及技術
歐版磨機系統為閉路系統，是黎明重工自主開發的第四代磨機產品，是在國產雷蒙磨和擺式磨的基礎上，引進歐洲最新設計理念及標準，潛心開發出的具有國際領先技術水平，擁有多項自主專利技術的最新粉磨設備（專利號：ZL 2009 2 0088889.8，ZL 2009 2 0092361.8，ZL 200920089947.9）。自投放市場以來，性能穩定、技術先進、客戶口碑好，通過科學技術成果鑒定，成為傳統雷蒙磨、擺式磨以及球磨機更新?lián)Q代最佳產品，大型非金屬礦物規?；◤S(chǎng)首選裝備。

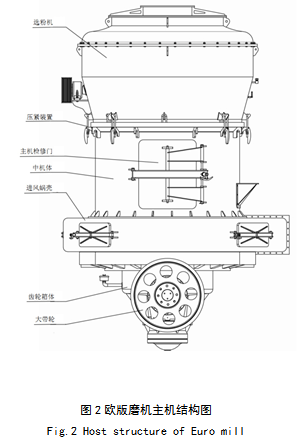

MTW系列歐版磨粉機為立式結構，占地面積小，成套性強。主要由主機、風機、選粉機、專用除塵器、旋風集粉器、管道裝置及電機組成。根據客戶現場以及工藝要求，配套輔助設備可選擇破碎機、提升機、給料機等。
該磨粉機通常情況下為負壓密閉循環系統，根據客戶需求也可以采用開路系統。

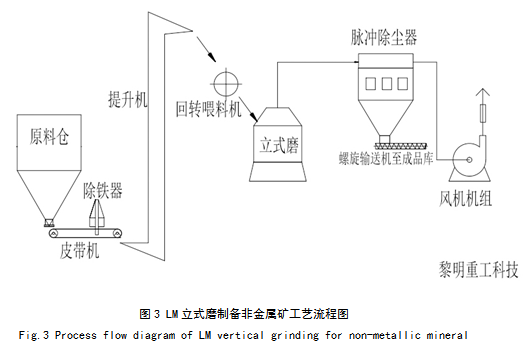

１.立式磨系統制備非金屬礦工藝
黎明重工立式磨系統為開路系統，是結合德國萊歇、非凡等公司的技術優勢，結合中國的工況條件而開發設計的一款大型化、工業化制粉設備，尤其適用于非金屬礦粉碎加工，其自動化程度高、生產成本低、效率高，一次成品細度D97=200-38μm，單機生產能力依機型不同在20-100t/h。
立式磨是利用磨輥與磨盤的相對運動對物料進行料床粉碎，輥壓增加，物料細度變??；磨細的物料靠氣流將其帶起，由其上面的分離器（分級機）在磨內分級，粗粉落入磨盤重新被粉碎；合格細粉由風送出磨至袋收塵器收集。

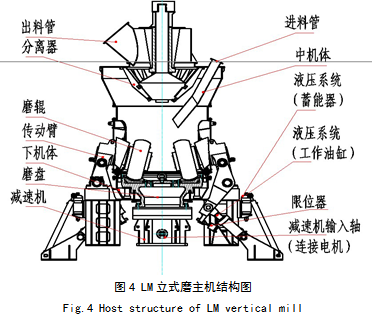

立式磨主要由傳動裝置、磨輥與磨盤、分級裝置、加壓和潤滑裝置、機殼與機座等部分組成。分級裝置由傳動系統、轉子、導向葉片、粗粉錐斗、出風口組成，是保證產品質量的關鍵性部件，有動態、動靜態組合多種結構型式。
2.生產400-1500目 （8微米-38微米）非金屬礦生產技術及工藝
生產該細度范圍的非金屬礦主要選用超細立磨，LUM系列超細立式磨是黎明重工結合多年的各種磨機研發制造經驗,以L(fǎng)M系列立式磨為基礎，借鑒德國超細立磨的相關技術，設計開發的先進粉磨設備，是一種一次完成超細粉磨、分級、輸送于一體的超細制粉行業專業設備，其工藝參數、機械性能及成品質量等技術指標達到國際先進水平。該機可直接粉磨生產650目的非金屬礦，通過增加二次分級裝置，可生產1500目的超細非金屬礦。該機主要可適用于石灰石、方解石、石膏等物料的粉碎加工，一次成品細度D97= 400-1500目 （8-38μm），單機生產能力依機型不同在8-18t/h。

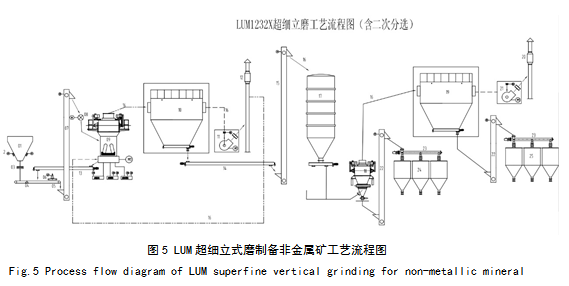

1 原料倉 2 料倉振動器 3 雙層插棒閥 4 皮帶秤 5 給料皮帶機 6 自卸式除鐵器 7 斗提 8 回轉鎖風喂料機 9 超細立磨 10 脈沖除塵器 11 風機 12 返料螺旋輸送機 14 螺旋輸送機1 15 板鏈斗式提升機 16 連接管道及非標 17 成品中轉倉 18 超細選粉機 19 脈沖除塵器 20 消音器 21 風機 22 板鏈斗式提升機 23 螺旋輸送機 24 成品料倉（粗） 25 成品中轉倉（細）
LUM系列超細立式磨可廣泛應用于方解石、大理石、石灰石、滑石、重晶石、白云石等各種非金屬礦物的大規模超細粉磨加工。

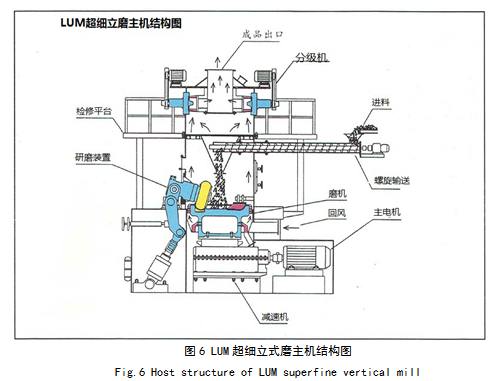

LUM超細立式磨整套系統包含：給料裝置、磨機主機、脈沖收塵器、風機、消音器、管道裝置、控制系統等。其中超細立磨主機主要由選粉機、磨輥裝置、磨盤裝置、加壓裝置、減速機、電動機、殼體、稀油潤滑站、液壓站等部分組成。
3.生產400-3000目 （5微米-38微米）非金屬礦制備技術及工藝

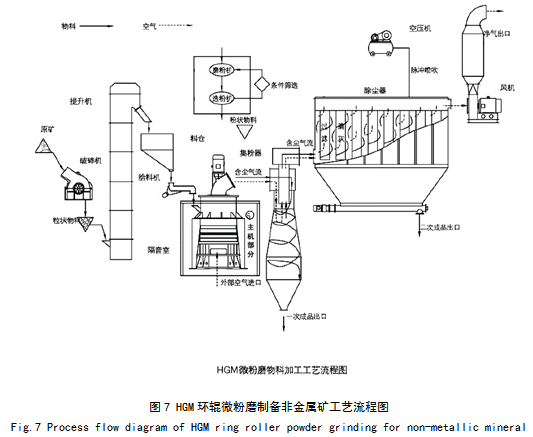

該細度范圍內的非金屬礦粉加工可選擇黎明重工超細中速環輥磨，HGM系列環輥微粉磨是黎明重工根據近30年的磨機生產經驗，吸取國內外磨機的優點，經過多次充分考察、研究、試驗開發出的一種專用于生產超細粉及微粉的設備。該機主要適用于超細碳酸鈣、石灰石、方解石等非金屬礦物的粉碎加工，一次成品細度D97= 400-3000目 （5-38μm），單機生產能力依機型不同在0.5-10t/h。
該機具有輥壓、研磨、沖擊等綜合機械粉碎性能，特別適用于方解石、石灰石、大理石、滑石、重晶石等各種非金屬礦物的超微粉碎，是理想的礦物深加工設備。

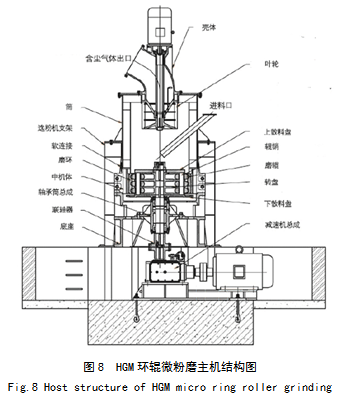

HGM環輥微粉磨主要包括：主機、選粉機、擴散式旋風集粉器、脈沖除塵器、高壓風機、消聲器等。根據工藝要求可選配破碎機、提升機、儲料倉、給料裝置等輔助配套設備。
六．結語
歐版磨機、超細立式磨等設備作為高效節能、規?；勰ピO備，已經廣泛應用于非礦工業的生產加工，越來越多非礦企業采用歐版磨等先進裝備技術來生產非金屬礦如方解石、石灰石、滑石、石膏、膨潤土等非礦產品，以期實現產業規?；?、提升市場競爭力。
建議投資者在選擇非金屬礦加工設備及工藝時，一定要結合本地原料性質、市場行情、產品的定位、裝備廠家的實力及設備先進性等綜合因素慎重考慮。同時建議非金屬礦制粉企業根據市場情況豐富產品線，提高產品附加值，從而提高市場競爭力。
本文作者：河南黎明重工科技股份有限公司張國成、郭華洋、肖 威、賈新春，文章收錄在《第十五屆全國非金屬礦加工利用技術交流會(huì )會(huì )議論文集》內。
