1 .概述
（中國粉體技術網/遠志）砂磨機屬于濕法超細研磨設備，是從球磨機發展而來。廣泛應用油墨生產過程中顏料分散及研磨。砂磨機有不同的分類方式：
* 根據攪拌軸的結構形狀可分為盤式，棒式，棒盤式（既凸塊式）。
* 根據研磨筒的布置形式可以分為立式，臥式。
* 根據筒體容積大小可分為實驗室，小型，中型，大型，超大型。
* 根據介質分離方式可分為靜態，動態分離砂磨機* 根據能量密度（單位體積裝機功率）可分為低/高能量密度砂磨機。
2. 砂磨機的發展歷史

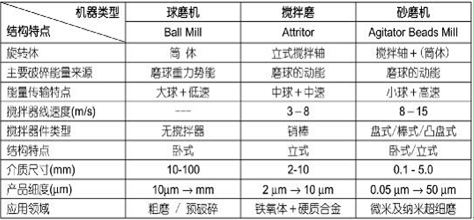

砂磨機是在球磨機的基礎上發展而來的，很多國內用戶至今還將砂磨機稱做球磨機！而在國外被稱做攪拌式球磨機（攪拌軸＋球磨機組合）。球磨機，攪拌磨和砂磨機三者到底有什么本質差別呢！從破碎原理來理解，三者共同點是利用研磨介質之間的碰撞，擠壓，摩擦等原理破碎物料。所以，可以將三者歸類到介質磨家族。

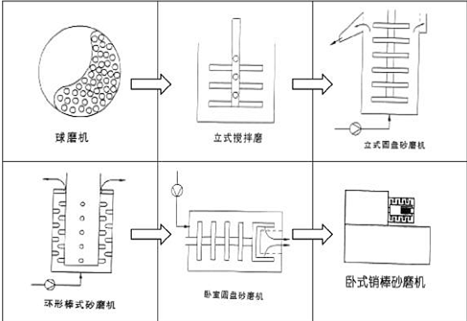

砂磨機發展大概經歷了以下幾個階段（如圖1）
第一階段：→立式攪拌磨（底部篩網分離器+棒式研磨原件）
第二階段：→立式圓盤砂磨機（盤式+頂部篩網分離器）
第三階段：→立式銷棒砂磨機（棒式+頂部縫隙分離器）
第四階段：→臥式圓盤砂磨機（盤式+動態轉子離心分離器）
第五階段：→臥式銷棒循環砂磨機（棒式+超大過濾面積分離器）
* 球磨機不論是研磨原理，還是研磨細度及應用領域都與砂磨機不大相同。而立式攪拌磨畢竟有了不借助地球重力而具有獨立的能量輸入者，可以認為是研磨設備的一場技術革命!
* 攪拌磨由于轉速低，介質尺寸教大，沿銷棒徑向線速度梯度變化大，故研磨效率較低，產品粒度分布寬。所以，攪拌磨逐步被砂磨機擠出市場，現僅用于硬質合金，鐵氧體研磨或預研磨。
3. 砂磨機的結構參數及運行參數
砂磨機的功能第一是將物料磨碎，第二將物料與研磨介質分離。結構參數是砂磨機本身所具有的（由制造廠家確定的），而其運行參數是實際生產中由操作人員掌握的（用戶）。砂磨機的材質選擇對于所加工產品的質量至關重要。
(1)砂磨機結構參數
A：研磨原件結構型式：盤式/ 銷棒式/ 凸塊式
B：研磨筒布置方式：臥式/立式
C：介質分離器類型：靜態/動態
D：攪拌軸密封形式：唇封/機械密封
E：筒體和磨盤材質：不銹鋼/離心澆鑄鋼/陶瓷/高分子材料（PU）
* 臥盤式砂磨機研磨腔內介質分布均勻，研磨效率較高，帶載啟動容易，操作方便，可以設計成大型或超大型。但能量密度（單位容積裝機功率）較低，所以研磨細度受到一定限制。
* 立盤式砂磨機介質分布不均，研磨效率較低，帶載啟動困難。優點是無機械密封，結構簡單。
* 臥棒式砂磨機能量密度大，研磨筒短，介質分離器過濾面積大，物料停留時間短，散熱效果好，研磨效率高，產品粒度分布窄。一般用于難研磨物料的大流量循環研磨工藝。
* 立棒式砂磨機不僅攪拌軸上布置有銷棒，往往在筒體內壁也布置有銷棒。能量密度大，研磨強度高。主要用于高粘度物料，如膠印油墨，UV 油墨的生產。
* 研磨介質即不是設計參數，也不是運行參數，但它是一個最重要傳輸能量中介體！所有【介質磨】研磨效率是否高？產品質量是否合格？設備運行是否可靠？部件壽命是否長？都與介質的種類，尺寸，比重有關。
（2）砂磨機的介質分離形式
介質分離系統是砂磨機的一個重要組成部分，它的功能是將已磨過的物料與研磨介質分開。
* 常用的介質分離原理如圖3 所示，結構1-3分離原理為靜態分離，不能使用很小的研磨介質。
* 結構4屬于動態離心分離原理，可以使用小的介質，研磨效率高。
* 左上圖為靜態彈夾介質分離，出口容易堵塞，但是清洗方便（被動防守）。
* 右上圖為旋轉分離篩筒，不易堵塞，物料從空心軸輸出，但分離筒磨損嚴重。
* 左下圖為轉子動態分離篩筒結構，離心分離原理，設備出口不易堵塞。
* 右下圖為轉子動態分離結構，并設置出口物料返回管道，當砂磨機出口堵塞時，壓力急劇上升，壓力信號開啟輸送螺桿的驅動電機，將料漿送回到砂磨機入口，該原理看似很好，但實際中往往由于液體很小的不可壓縮性很難實現。
（3）砂磨機各種運行參數的意義
A：砂磨機的流量：影響產品細度，產量以及粒度分布。
B：攪拌軸線速度：影響研磨效率，物料細度及磨損。
C：介質尺寸：影響研磨效率，產品細度。
D：介質填充率：影響研磨效率，產品細度。
E：介質比重：影響研磨效率，產品細度。
砂磨機流量：流量和產量是兩個不同的概念，在連續研磨工藝時兩者絕對值相等。在循環研磨時，產量是流量的1/n（n循環次數）
砂磨機線速度：線速度大小影響研磨介質施加給物料顆粒的動能強度,一般為8-15m/s。
研磨介質尺寸：砂磨機使用的研磨介質多為圓球。直徑越小，單位體積中裝填的介質數目越多,磨球之間接觸點就越多，在研磨時間相同情況下產品細度提高。過小的研磨介質往往引起砂磨機出口分離器的堵塞。所以，砂磨機分離器的結構及縫隙寬度決定研磨介質尺寸大小。一般情況下研磨介質直徑為砂磨機分離器縫隙寬度的2-4倍。
研磨介質的裝填率：就是砂磨機在近似最佳.
研磨效果的所需量: 臥式砂磨機的裝填率一般為80-85%。立盤式砂磨機的裝填率一般為75-80%。立棒式砂磨機的裝填率一般為85-95%質量計量法= 砂磨機有效容積x 裝填率（75-85%）x 介質堆積密度?？傊?，研磨介質裝填率過高，容易引起砂磨機溫升過高或者出口堵塞。研磨介質裝填率過低，研磨效率低，磨損加劇,研磨時間延長。
研磨介質的比重：介質比重越大，動能越大，研磨效率越高。生產膠印油墨時一般使用直徑為1.6-2.5mm 的鋼球，而研磨噴繪油墨使用直徑0.3-0.8mm的氧化鋯珠。
（4）砂磨機研磨工藝選擇
砂磨機研磨工藝一般有下面四種; 單機連續，串聯連續，組合循環，單筒循環。
* A 單機連續研磨工藝一般用于細度要求不高的產品，如金屬礦，非金屬礦，汽車底漆等。
* B 串聯研磨屬于連續研磨，且細度要求較高產品，如，膠印油墨，化纖消光劑，碳酸鈣等。
* C 組合循環研磨工藝是連續研磨與循環研磨的結合，第一次小流量研磨的目的是打碎粗顆
粒，從第二遍開始循環研磨，產品粒度分布窄。一般用于汽車面漆的生產研磨。
* D 單桶循環研磨工藝前提是循環次數必須大于5，循環桶上配置有攪拌器，以保證物料充分混合，避免循環桶中的死角。該研磨工藝優點是操作簡單，設備投資小。一般用于，噴繪油墨，陶瓷原料，如碳化硅，氮化硅，碳化硼等研磨。
