1 概述
云母是含鉀、鋁、鐵、鋰等元素的層狀含水鋁硅酸鹽礦物。云母可分為大片白云母、碎云母、絹云母等，碎云母為白云母的一種。碎云母主要為片麻巖或片巖中小片云母，片徑0.5～20mm、個(gè)別稍大，在礦石中含量達20%～30%，經(jīng)過(guò)選礦加工成云母粉之后，主要是制成云母玻璃、云母陶瓷用作電子工業(yè)絕緣和耐火材料，或在水泥、油漆、橡膠、陶瓷中作填料，可改善材料性質(zhì)。近年來(lái)隨著(zhù)碎云母用途越來(lái)越廣泛，碎云母礦石的價(jià)格也不斷上漲，目前原礦價(jià)格已漲至380元/t，應用前景十分廣闊。
碎云母礦的主要產(chǎn)地之一是河北省，主要分布在靈壽、行唐、曲陽(yáng)和唐縣一帶，是河北省的優(yōu)勢礦種。從20世紀90年代至今，已勘查、評價(jià)了十余處礦山，已有一定的開(kāi)發(fā)規模，現就評價(jià)工作中碎云母礦選礦試驗研究進(jìn)行探討，以期指導今后碎云母礦評價(jià)的選礦分析和試驗研究。
2 礦石性質(zhì)及樣品制備

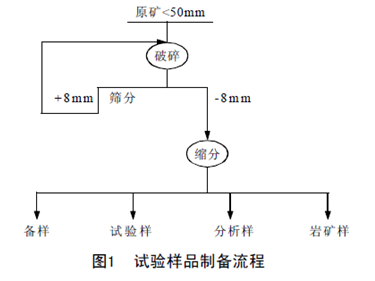

選礦樣品4件，均為具有代表性的礦石，每件樣品質(zhì)量200kg以上，按圖1方式制備，作為風(fēng)選試驗或濕法選礦用樣。試樣呈灰白色，經(jīng)初步巖礦鑒定，試樣屬白云母片巖或白云母鉀長(cháng)(二長(cháng))片麻巖，主要含白云母、鉀長(cháng)石、石英、粘土及微量蛭石等。
在篩分分析中發(fā)現云母較厚，直接風(fēng)選困難較大，因此要采用鄂破至一定大小(<50mm)后再進(jìn)行后道工序。
3 碎云母選礦提純
根據云母本身的結構特點(diǎn)及礦石中的礦物組成進(jìn)行選擇性破碎，將云母剝成薄片的同時(shí)把礦石中的石英、長(cháng)石等有害雜質(zhì)磨細，然后用篩分和風(fēng)選進(jìn)行提純，此法是目前云母選礦最經(jīng)濟有效的辦法，也是多年來(lái)眾多生產(chǎn)廠(chǎng)家生產(chǎn)實(shí)踐驗證的選礦方法之一。因此選礦方法中，H01選用濕法—棒磨—濕法選礦提純的工藝，H02、H03、H04采用破碎—分級—風(fēng)選選礦提純工藝。
3.1 破碎—分級—風(fēng)選選礦提純工藝

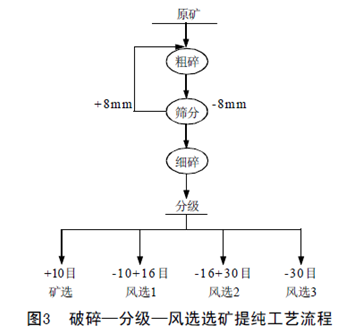

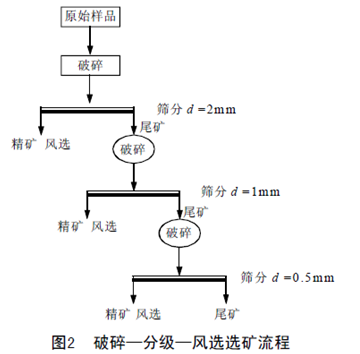

破碎—分級—風(fēng)選的成熟工藝路線(xiàn)有兩種，見(jiàn)圖2、圖3。
(1) 粗碎。
為保證細碎的入料粒度，依據經(jīng)驗第一段破碎采用￠400*600錘式破碎機，產(chǎn)品粒度<50mm。
(2) 細碎。

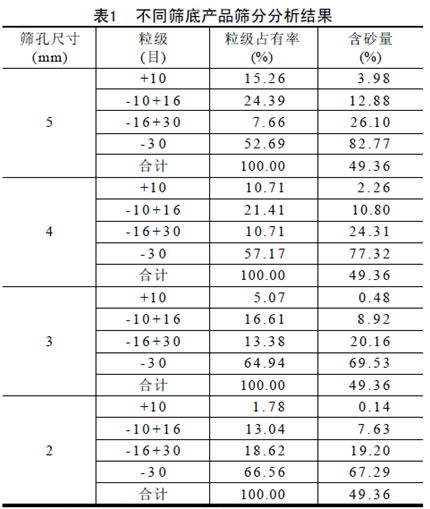

細碎選礦提純的關(guān)鍵工序，經(jīng)生產(chǎn)實(shí)踐反復驗證，采用￠400錘式破碎機(面粉機)較為合理，針對本區碎云母礦，經(jīng)試驗后認為篩底采用3mm篩網(wǎng)更為滿(mǎn)足破碎后產(chǎn)品篩分分析結果，如表1所示。
(3) 分級。

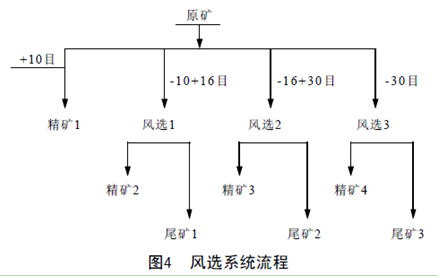

根據篩析結果，為保證風(fēng)選取時(shí)入料粒度的均勻性，從而提高風(fēng)選回收率，分級采用10、16、30目三層篩，參考干磨云母粉標準JC/T 595-1995，+10目含砂量＜1%直接做為產(chǎn)品，其余3個(gè)粉分別進(jìn)入各自的風(fēng)選系統，風(fēng)選精礦依不同用途按比例混合，經(jīng)過(guò)圖4所示的工藝流程后得到含砂量＜1%的精礦產(chǎn)品。
3.2 濕法—棒磨—濕法選礦提純的工藝

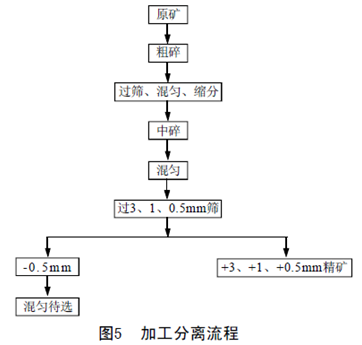

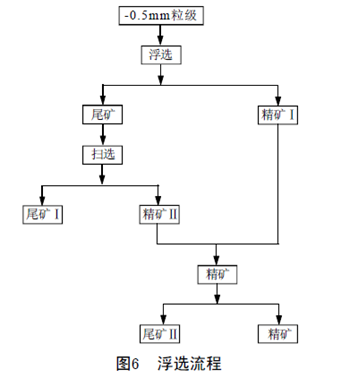

首先對樣品進(jìn)行加工，加工過(guò)程是兩次鄂式破碎機粗碎，2～3次對輥式破碎機中碎，然后用3mm、1mm、0.5mm等3種標準篩進(jìn)行篩分(見(jiàn)圖5)，對于以上3種粒級的樣品經(jīng)雙目顯微鏡和砂薄片驗證，白云母已全部解離，只有少量的云母片受到破壞。然后將加工后的3種粒級的樣品用浮選機浮選(見(jiàn)圖6)，在藥劑的輔助下經(jīng)過(guò)兩次浮選分離，精礦白云母含量達97.86%，尾礦中白云母含量＜5%，選礦回收率達98.21%。
3.3 試驗結果
經(jīng)過(guò)采用破碎—分級—風(fēng)選選礦提純工藝(簡(jiǎn)稱(chēng)風(fēng)選選礦)和濕法—棒磨—濕法選礦提純工藝(簡(jiǎn)稱(chēng)濕法選礦)兩種選礦結果(詳見(jiàn)表2)情況看，濕法選礦方法略顯復雜，但選礦回收率較高；風(fēng)選工藝簡(jiǎn)單，礦回收率較濕法選礦方法稍低，但現有生產(chǎn)廠(chǎng)家均在采用，此種選礦結果更加貼近現在生產(chǎn)實(shí)際，因此，兩種選礦方法均可用于礦山評價(jià)的樣品選礦測試。
 4 碎云母含量測試
4.1 樣品的加工試驗
由于碎云母樣品的加工和分析到目前還沒(méi)有規范要求，也沒(méi)有比較成熟的方法可以借鑒?，F在評價(jià)過(guò)程中采用的是：首先進(jìn)行樣品加工試驗，根據礦石中礦物成分及其不同的物理性質(zhì)，采用鄂式破碎機兩次粗碎，然后用對輥破碎機中碎，目的是將礦石中的石英、長(cháng)石等礦物壓碎并與云母完全解離，而云母盡可能少受破壞。試驗證明對輥破碎次數與礦石受風(fēng)化程度、云母含量有關(guān)，近地表含礦高的礦石，中碎3～4次已完全解離，堅硬且含礦率低的礦石，中碎5～6次可以解離，經(jīng)16目(1mm)、40目(0.45mm)、80目(0.2mm)三種標準篩進(jìn)行篩分。后在雙目鏡下鑒定，+16目云母含量在98%以上；-16目和+40目級云母含量在85%以上；-40目和+80目級以長(cháng)石、石英為主，占50%以上；-80目級主要是長(cháng)石、石英，云母含量＜10%。經(jīng)碎樣試驗，云母在+40目以上級富集。對-40目以下級進(jìn)行了分級浮選和淘洗及混合浮—淘選，結果混合淘選效果更好，最后確定樣品加工流程如下：
鄂式破碎機粗碎(2次)→對輥碎樣機中碎(1次)→縮分(一半留作副樣)→稱(chēng)重對輥碎樣機中碎(3～6次)→篩分(過(guò)40目篩)→稱(chēng)重(+40目和-40目分別稱(chēng)重裝袋)。
需要說(shuō)明的是對輥碎樣機中破碎次數以+40目級樣品中云母含量達90%以上為目的，如篩分后+40目級樣品中云母含量低于90%，將+40目級樣品回到對輥碎樣機中進(jìn)一步破碎。
4.2 基本分析(碎云母含量測試)
碎云母勘查評價(jià)中基本分析僅做白云母含量一項。在上述樣品加工基礎上，對+40(0.45mm)目樣品混勻縮分，在雙目鏡下估算云母的百分含量；將-40目級樣品混勻縮分，稱(chēng)取150g樣品進(jìn)行浮選，浮選結果精礦品位在90%以上，尾礦中云母含量3%～5%。浮選后的精礦每批都抽取30%，在鏡下確定本批精礦云母的純度，尾礦也同樣抽查確定其中云母含量。最后按下式計算含礦率：?jiǎn)螛悠匪樵颇负?[(+40目質(zhì)量×白云母百分含量)+(-40目精礦質(zhì)量×精礦中云母百分含量)+(-40目尾礦質(zhì)量×尾礦中云母百分含量)]÷分析用量×100%。
4.3 樣品測試質(zhì)量
根據試驗結果并參考中華人民共和國地質(zhì)礦產(chǎn)部實(shí)施的DZ0130.13-94《巖礦樣品化學(xué)分析質(zhì)量要求和檢查方法》要求內檢，碎云母分離絕對誤差定為5%，相對誤差為20%。為了保證化驗質(zhì)量，分析完成后，在基本分析樣品中抽取10%，再由不同人員對副樣重新進(jìn)行分析，檢查無(wú)誤，簽發(fā)分析報告。誤差分析運用雙差法進(jìn)行檢驗，礦石允許相對雙差值小于監控值，視為內檢合格。
5 結論
(1)碎云母礦經(jīng)研究查明為片麻狀碎云母礦、白云母片巖，白云母鉀長(cháng)片麻巖，可以考慮回收的只有白云母，雜質(zhì)礦物以長(cháng)石、石英為主，含少量粘土礦物及蛭石等。
(2)采用濕法選礦和風(fēng)選選礦回收率均大于85%，精礦碎云母含量均能達到95%以上，選擇破碎—分級—風(fēng)選工藝，是該類(lèi)型云母礦較為成熟的選礦工藝，工藝簡(jiǎn)單可靠，經(jīng)試驗得出選礦指標能夠滿(mǎn)足現有應用領(lǐng)域對碎云母含量和含砂量的要求，試驗方法經(jīng)濟合理、結果有效，可以作為今后此類(lèi)礦山評價(jià)測試的依據和參考。
|
